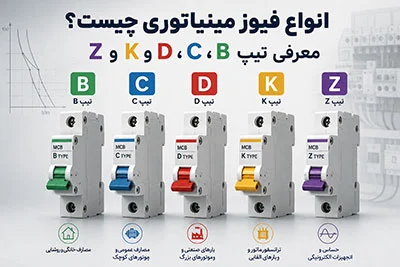

انواع فیوز مینیاتوری چیست؟ معرفی تیپ B، C، D، K و Z
فیوز مینیاتوری، محافظ اصلی مدارهای الکتریکی است. انتخاب تیپ مناسب آن، نه تنها عمر دستگاه های شما را افزایش می دهد، بلکه از خطرات جدی مانند آتش سوزی نیز پیشگیری می کند.
فیوز مینیاتوری (MCB) یک کلید حفاظتی خودکار است که مدار را در برابر اضافه بار و اتصال کوتاه قطع می کند تا از تجهیزات الکتریکی و سیم کشی محافظت کرده و از حریق جلوگیری کند.
در دنیای امروز، ایمنی سیستم های الکتریکی چه در منازل و چه در محیط های صنعتی، از اهمیت بالایی برخوردار است. یکی از ابزارهای حیاتی برای تضمین این ایمنی، فیوز مینیاتوری است. این قطعه کوچک اما قدرتمند، نقش یک نگهبان هوشمند را ایفا می کند که در لحظه بروز مشکلاتی مانند اضافه بار یا اتصال کوتاه، مدار را قطع کرده و از آسیب های جدی تر جلوگیری می نماید. اما آیا همه فیوزهای مینیاتوری یکسان عمل می کنند؟ پاسخ قطعاً خیر است. انواع فیوز مینیاتوری با تیپ های مختلف B، C، D، K و Z طراحی شده اند که هر یک ویژگی ها و کاربردهای خاص خود را دارند. انتخاب نادرست یک فیوز مینیاتوری می تواند به اندازه نداشتن آن خطرناک باشد؛ ممکن است مدار را زودتر از موعد قطع کند و باعث اختلال شود، یا بدتر از آن، دیر عمل کرده و به تجهیزات آسیب برساند یا حتی منجر به آتش سوزی گردد. این مقاله به شما کمک می کند تا با انواع فیوز مینیاتوری آشنا شوید و انتخابی آگاهانه و ایمن داشته باشید.
📘 فیوز مینیاتوری (MCB) چیست و چگونه کار می کند؟
فیوز مینیاتوری یا Miniature Circuit Breaker (MCB) یک کلید قطع کننده مدار الکتریکی است که به صورت خودکار در برابر جریان های غیرمجاز عمل می کند. این جریان های غیرمجاز معمولاً به دو دسته اصلی تقسیم می شوند: اضافه بار و اتصال کوتاه. اضافه بار زمانی رخ می دهد که جریان بیشتری از حد مجاز یک مدار عبور کند، مثلاً با اتصال همزمان چندین دستگاه پرمصرف به یک پریز. اتصال کوتاه نیز زمانی اتفاق می افتد که دو نقطه با پتانسیل الکتریکی متفاوت (مانند فاز و نول) بدون مقاومت کافی به هم متصل شوند که منجر به افزایش ناگهانی و شدید جریان می گردد. فیوز مینیاتوری با شناسایی این شرایط، مدار را به سرعت قطع کرده و از آسیب به سیم کشی، تجهیزات و جلوگیری از حریق محافظت می کند.
برخلاف فیوزهای ذوب شونده قدیمی که پس از عمل کردن باید تعویض می شدند، فیوزهای مینیاتوری قابلیت استفاده مجدد دارند و پس از رفع مشکل، می توان با بالا زدن اهرم آنها، مدار را مجدداً وصل کرد.
⚙️ مکانیزم عملکرد مغناطیسی و حرارتی
عملکرد فیوز مینیاتوری بر پایه دو مکانیزم اصلی استوار است:
- مکانیزم حرارتی (بیمتال): این قسمت از یک نوار بیمتال (دو فلز با ضرایب انبساط حرارتی متفاوت) تشکیل شده است. در صورت بروز اضافه بار و افزایش طولانی مدت جریان، نوار بیمتال گرم شده، خم می شود و با تحریک اهرم قطع کننده، مدار را باز می کند. این مکانیزم برای حفاظت در برابر اضافه بارهای طولانی مدت کاربرد دارد.
- مکانیزم مغناطیسی (سیم پیچ): این بخش شامل یک سیم پیچ با تعداد دور کم و قطر زیاد است. در صورت بروز اتصال کوتاه، جریان به صورت ناگهانی و شدید افزایش می یابد. این افزایش جریان، یک میدان مغناطیسی قوی در سیم پیچ ایجاد می کند که به سرعت اهرم قطع کننده را جذب کرده و مدار را در کسری از ثانیه قطع می کند. این مکانیزم برای حفاظت آنی در برابر اتصال کوتاه طراحی شده است.
📘 چرا شناخت تیپ های فیوز مینیاتوری حیاتی است؟
انتخاب صحیح تیپ فیوز مینیاتوری، ستون فقرات ایمنی سیستم الکتریکی شماست. هر تیپ فیوز، منحنی قطع مشخصی دارد که نشان می دهد در چه بازه جریانی و در چه مدت زمانی مدار را قطع می کند. عدم تطابق تیپ فیوز با ویژگی های بار متصل به آن، می تواند عواقب جبران ناپذیری داشته باشد. یک فیوز بیش از حد حساس ممکن است به طور مکرر و بدون دلیل واقعی قطع شود و باعث نارضایتی و اختلال در کارکرد سیستم گردد. از سوی دیگر، یک فیوز با حساسیت پایین ممکن است در زمان بروز خطا، دیر عمل کرده و به سیم کشی و تجهیزات آسیب برساند یا حتی منجر به آتش سوزی شود. شناخت دقیق تیپ های B، C، D، K و Z به شما این امکان را می دهد تا محافظت بهینه و قابل اعتمادی برای مدارهای خود فراهم کنید.
📘 بررسی تخصصی انواع فیوز مینیاتوری بر اساس تیپ (B, C, D, K, Z)
تیپ های فیوز مینیاتوری، اصلی ترین دسته بندی برای تعیین رفتار قطع کنندگی آنها در برابر جریان های اضافه بار و اتصال کوتاه هستند. این تیپ ها بر اساس جریان قطع لحظه ای (Instantaneous Tripping Current) تعریف می شوند که نشان دهنده حداقل جریانی است که باعث قطع شدن فوری فیوز (مکانیزم مغناطیسی) می شود.
🔬 فیوز تیپ A (کاربردهای خاص آزمایشگاهی)
حساسیت فوق العاده بالا قطع مدار در 2 تا 3 برابر جریان نامی.
فیوزهای مینیاتوری تیپ A، حساس ترین نوع فیوز در برابر اضافه بار هستند و در جریان های بسیار پایین (2 تا 3 برابر جریان نامی) مدار را قطع می کنند. این ویژگی آنها را برای حفاظت از تجهیزات الکترونیکی بسیار حساس و دقیق، مانند مدارهای اندازه گیری، تجهیزات پزشکی و آزمایشگاهی که حتی کوچکترین افزایش جریان می تواند به آنها آسیب برساند، مناسب می سازد. استفاده از این تیپ در مصارف عمومی ساختمان توصیه نمی شود، زیرا به دلیل حساسیت بالا ممکن است به طور مکرر و بدون دلیل منطقی قطع شود.
🏠 فیوز تیپ B (خانگی و روشنایی)
رایج ترین در مصارف خانگی قطع مدار در 3 تا 5 برابر جریان نامی.
فیوز مینیاتوری تیپ B، رایج ترین نوع فیوز در تاسیسات خانگی و تجاری سبک است. این فیوزها در برابر جریان های 3 تا 5 برابر جریان نامی خود، مدار را قطع می کنند. این محدوده قطع، برای حفاظت از مدارهای روشنایی، پریزهای عمومی، گرمایش و بارهایی که جریان راه اندازی (Inrush Current) بالایی ندارند، ایده آل است. حساسیت مناسب تیپ B، از قطع شدن ناخواسته مدار در زمان های کوتاه افزایش جریان جلوگیری می کند، در حالی که در برابر خطرات واقعی مانند اتصال کوتاه، به سرعت عمل می کند. به همین دلیل، در اکثر تابلوهای برق منازل مسکونی و ادارات کوچک، فیوزهای تیپ B مشاهده می شوند.
🏭 فیوز تیپ C (موتوری و صنعتی سبک)
مناسب بارهای القایی قطع مدار در 5 تا 10 برابر جریان نامی.
فیوز مینیاتوری تیپ C، برای حفاظت از بارهایی با جریان راه اندازی متوسط تا بالا طراحی شده است. این فیوزها در جریان های 5 تا 10 برابر جریان نامی، مدار را قطع می کنند. کاربرد اصلی آنها در مدارهایی است که به موتورهای الکتریکی کوچک، ترانسفورماتورها، فن ها، پمپ ها، کولرهای گازی و سایر تجهیزات با ماهیت القایی متصل هستند. این تجهیزات در لحظه روشن شدن، برای مدت کوتاهی جریان بسیار بالاتری از جریان نامی خود می کشند. فیوز تیپ C این جریان لحظه ای را تحمل کرده و از قطع شدن بی مورد مدار جلوگیری می کند، اما در صورت ادامه اضافه بار یا اتصال کوتاه واقعی، به سرعت عمل می نماید. این تیپ در کارگاه های کوچک و برخی بخش های صنعتی نیز کاربرد فراوانی دارد.
🚀 فیوز تیپ D (صنعتی سنگین با جریان راه اندازی بالا)
حفاظت از بارهای بسیار سنگین قطع مدار در 10 تا 20 برابر جریان نامی.
فیوز مینیاتوری تیپ D، کمترین حساسیت را در بین فیوزهای رایج دارد و در جریان های 10 تا 20 برابر جریان نامی خود، مدار را قطع می کند. این تیپ به طور خاص برای حفاظت از بارهایی با جریان راه اندازی بسیار بالا و لحظه ای، مانند موتورهای بزرگ صنعتی، ترانسفورماتورهای قدرت، دستگاه های جوشکاری، سیستم های X-ray و سایر تجهیزات سنگین صنعتی طراحی شده است. استفاده از تیپ D در مدارهای خانگی یا بارهای سبک می تواند خطرناک باشد، زیرا ممکن است در زمان بروز خطای واقعی، دیر عمل کرده و به تجهیزات و سیم کشی آسیب برساند. این فیوزها در محیط های صنعتی که نیاز به تحمل جریان های هجومی بالا دارند، ضروری هستند.
⚡ فیوز تیپ K و Z (حفاظت بسیار حساس)
حفاظت از تجهیزات الکترونیکی حساس تیپ K: 8 تا 12 برابر، تیپ Z: 2 تا 3 برابر جریان نامی.
فیوزهای تیپ K و Z کاربردهای تخصصی تری دارند. فیوز تیپ K(مغناطیسی) در برابر جریان های 8 تا 12 برابر جریان نامی قطع می شود و برای حفاظت از بارهایی با جریان هجومی بالا اما با حساسیت بیشتر نسبت به تیپ D (مانند موتورهای کوچک با قابلیت حفاظت حرارتی داخلی) مناسب است. این تیپ تعادل خوبی بین تحمل جریان راه اندازی و حساسیت در برابر خطای واقعی ایجاد می کند. فیوز تیپ Z(الکترونیکی) حساس ترین نوع فیوز مینیاتوری است که در جریان های 2 تا 3 برابر جریان نامی، مدار را قطع می کند. این فیوزها برای حفاظت از تجهیزات الکترونیکی بسیار حساس مانند بردهای کنترلی، مدارهای نیمه هادی و سیستم های مخابراتی که به کوچکترین اضافه بار نیز واکنش نشان می دهند، استفاده می شوند. سرعت قطع بسیار بالای تیپ Z، از آسیب دیدن قطعات ظریف و گران قیمت جلوگیری می کند.
📘 نحوه انتخاب فیوز مینیاتوری مناسب برای ساختمان
انتخاب فیوز مینیاتوری مناسب برای یک ساختمان یا مدار خاص، یک گام حیاتی در تضمین ایمنی و عملکرد صحیح سیستم الکتریکی است. این فرآیند نیازمند بررسی جریان مصرفی، نوع بار، تعداد پل ها، ولتاژ مدار و ظرفیت قطع کلید است. برای مثال، در مدارهای تک فاز معمولاً از کلیدهای تک پل استفاده می شود، درحالی که برای قطع همزمان هادی های یک مدار می توان از فیوز مینیاتوری دو پل استفاده کرد. انتخاب تعداد پل مناسب باید بر اساس نوع سیستم و نحوه توزیع و قطع مدار انجام شود.
|
1
تعیین جریان بار |
2
نوع بار و تیپ فیوز |
3
ظرفیت قطع و ولتاژ |
4
مشاوره تخصصی |
انتخاب فیوز مینیاتوری برای مدارهای DC
در مدارهای جریان مستقیم، انتخاب کلید حفاظتی اهمیت ویژه ای دارد. برخلاف مدارهای AC، قطع جریان DC به دلیل تداوم قوس الکتریکی شرایط متفاوتی دارد؛ بنابراین نمی توان هر فیوز مینیاتوری AC را بدون بررسی مشخصات سازنده در مدار DC استفاده کرد.
در کاربردهایی مانند سیستم های خورشیدی، مدارهای باتری، تابلوهای کنترل و برخی تجهیزات الکترونیکی، استفاده از کلید مینیاتوری DC که برای ولتاژ و جریان مستقیم طراحی و تأیید شده باشد، اهمیت زیادی دارد. هنگام انتخاب این کلید باید علاوه بر جریان نامی، ولتاژ DC قابل تحمل، تعداد پل و ظرفیت قطع آن نیز بررسی شود تا کلید در زمان اضافه بار یا اتصال کوتاه بتواند مدار را به درستی ایزوله کند.
📏 محاسبه جریان نامی و سطح مقطع سیم
اولین گام در انتخاب فیوز، تعیین جریان نامی مدار است. جریان نامی فیوز باید کمی بیشتر از حداکثر جریان مصرفی مدار باشد تا از قطع شدن بی مورد جلوگیری کند، اما نه آنقدر زیاد که در صورت اضافه بار واقعی عمل نکند. همچنین، انتخاب فیوز باید با سطح مقطع سیم های مدار متناسب باشد. هر سطح مقطع سیم، حداکثر جریان مجاز مشخصی دارد. برای مثال:
- سیم 1.5 میلی متر مربع: حداکثر جریان مجاز 10 تا 13 آمپر (مناسب فیوز 10 آمپر تیپ B برای روشنایی)
- سیم 2.5 میلی متر مربع: حداکثر جریان مجاز 16 تا 20 آمپر (مناسب فیوز 16 آمپر تیپ B یا C برای پریزها)
- سیم 4 میلی متر مربع: حداکثر جریان مجاز 25 تا 30 آمپر (مناسب فیوز 25 آمپر تیپ C برای ورودی ساختمان یا بارهای متوسط)
- سیم 6 میلی متر مربع: حداکثر جریان مجاز 32 تا 40 آمپر (مناسب فیوز 32 آمپر تیپ C یا D برای بارهای پرمصرف مانند کولر گازی یا ورودی اصلی)
همیشه توصیه می شود که جریان نامی فیوز کمتر از حداکثر جریان مجاز سیم باشد تا سیم در برابر حرارت بیش از حد محافظت شود.
هرگز از فیوزی با آمپراژ بالاتر از حد مجاز سیم کشی استفاده نکنید. این کار باعث می شود سیم قبل از قطع شدن فیوز، داغ شده و خطر آتش سوزی را به شدت افزایش دهد.
📘 تفاوت های کلیدی فیوز مینیاتوری تندکار و کندکار
علاوه بر تیپ های عملکردی، فیوزهای مینیاتوری از نظر سرعت واکنش نیز به دو دسته کلی تندکار و کندکار تقسیم می شوند که مستقیماً با منحنی قطع آنها و کاربردشان در ارتباط است. این تفاوت در نحوه عملکرد مکانیزم حرارتی و مغناطیسی آنها در زمان های مختلف بروز خطا نهفته است.
|
✅ فیوز تندکار (تیپ B)
• سرعت عمل بالا در برابر اضافه بار و اتصال کوتاه |
⚠️ فیوز کندکار (تیپ C و D)
• تحمل جریان های هجومی لحظه ای |
فیوزهای تندکار (Fast-acting MCBs)، عمدتاً شامل تیپ B می شوند. این فیوزها به سرعت در برابر اضافه بار و اتصال کوتاه واکنش نشان می دهند و مدار را قطع می کنند. حساسیت بالای آنها باعث می شود تا برای حفاظت از تجهیزات الکترونیکی حساس و مدارهای روشنایی که جریان راه اندازی بالایی ندارند، ایده آل باشند. هدف اصلی آنها، حفاظت از سیم کشی در برابر کوچکترین افزایش جریان است.
فیوزهای کندکار (Slow-acting MCBs)، شامل تیپ های C و D هستند. این فیوزها به گونه ای طراحی شده اند که بتوانند جریان های هجومی (Inrush Current) بالا و لحظه ای را که در زمان راه اندازی موتورها یا ترانسفورماتورها اتفاق می افتد، تحمل کنند و بلافاصله مدار را قطع نکنند. در عین حال، در صورت ادامه اضافه بار یا بروز اتصال کوتاه واقعی، با تاخیر کنترل شده ای عمل کرده و مدار را قطع می کنند. این ویژگی آنها را برای حفاظت از بارهای موتوری و القایی که در لحظه شروع به کار، جریان بالایی می کشند، بسیار مناسب می سازد.
📘 نکات ایمنی در نصب و تعویض فیوز مینیاتوری
نصب و تعویض فیوز مینیاتوری، هرچند به ظاهر ساده است، اما نیازمند رعایت نکات ایمنی و فنی دقیق است تا از بروز حوادث ناگوار جلوگیری شود. عدم رعایت این نکات می تواند منجر به برق گرفتگی، آسیب به تجهیزات و حتی آتش سوزی گردد.
- قطع برق اصلی: همیشه قبل از هرگونه دستکاری در تابلو برق یا فیوز، برق اصلی ساختمان را از کلید ورودی قطع کنید.
- استفاده از ابزار مناسب: برای نصب و تعویض فیوز از پیچ گوشتی عایق و ابزار مناسب استفاده کنید.
- انتخاب فیوز صحیح: مطمئن شوید که فیوز جدید از نظر آمپراژ و تیپ، دقیقاً با فیوز قبلی یا نیاز مدار مطابقت دارد. استفاده از فیوز نامناسب خطرآفرین است.
- محکم کردن اتصالات: اطمینان حاصل کنید که سیم ها به طور محکم به ترمینال های فیوز متصل شده اند. اتصالات سست می توانند منجر به گرم شدن بیش از حد و ایجاد جرقه شوند.
- بررسی علت قطع شدن: اگر فیوز مکرراً قطع می شود، به جای تعویض آن با فیوز قوی تر، علت اصلی مشکل (اضافه بار، اتصال کوتاه، خرابی دستگاه) را شناسایی و رفع کنید.
- عدم دستکاری فیوز: هرگز سعی نکنید فیوز را تعمیر یا دستکاری کنید. فیوزهای مینیاتوری قطعاتی یکبار مصرف برای حفاظت هستند و در صورت خرابی باید تعویض شوند.
- تهویه مناسب تابلو برق: اطمینان حاصل کنید که تابلو برق دارای تهویه مناسب است و اطراف آن برای جلوگیری از افزایش دما، خالی از موانع است.
برای اطمینان از ایمنی کامل، همیشه از یک برقکار متخصص برای نصب یا بررسی مشکلات پیچیده سیستم برق کمک بگیرید.
❓ سؤالات متداول درباره فیوزهای مینیاتوری
❓ تفاوت اصلی فیوز مینیاتوری تیپ B و C در چیست؟
تفاوت اصلی در حساسیت آنها به جریان های هجومی (راه اندازی) است. تیپ B (خانگی) حساس تر است و در 3 تا 5 برابر جریان نامی قطع می شود، در حالی که تیپ C (موتوری) تحمل بیشتری دارد و در 5 تا 10 برابر جریان نامی قطع می گردد. این تفاوت آنها را برای بارهای مقاومتی (B) و بارهای القایی (C) مناسب می کند.
❓ آیا می توان از فیوز تیپ C به جای B در خانه استفاده کرد؟
در برخی موارد خاص و برای بارهای موتوری خانگی (مانند پمپ آب یا کولر گازی) ممکن است نیاز به تیپ C باشد. اما استفاده عمومی از تیپ C به جای B برای مدارهای روشنایی و پریزهای معمولی توصیه نمی شود، زیرا به دلیل حساسیت کمتر، ممکن است در زمان بروز خطاهای کوچک، دیرتر عمل کرده و حفاظت کافی را فراهم نکند.
❓ فیوز مینیاتوری چند آمپر برای کولر گازی مناسب است؟
برای کولر گازی، معمولاً از فیوزهای تیپ C استفاده می شود. آمپراژ دقیق به قدرت (BTU) کولر بستگی دارد، اما برای کولرهای خانگی رایج، فیوزهای 20 تا 32 آمپر تیپ C معمولاً مناسب هستند. همیشه به کاتالوگ کولر و توصیه های سازنده توجه کنید.
❓ چگونه بفهمیم فیوز مینیاتوری سوخته است؟
فیوز مینیاتوری نمی سوزد بلکه قطع می شود. در صورت بروز اضافه بار یا اتصال کوتاه، اهرم فیوز به حالت پایین (قطع) می افتد. برای فعال سازی مجدد، ابتدا علت خطا را رفع کنید، سپس اهرم را به حالت بالا (وصل) برگردانید. اگر فیوز بلافاصله دوباره قطع شد، نشان دهنده وجود یک مشکل جدی در مدار است.
❓ آیا فیوز مینیاتوری بعد از قطع شدن قابل استفاده مجدد است؟
بله، یکی از مزایای اصلی فیوزهای مینیاتوری، قابلیت استفاده مجدد آنهاست. پس از رفع علت قطع شدن (اضافه بار یا اتصال کوتاه)، می توانید اهرم فیوز را به حالت وصل برگردانید و مدار دوباره فعال خواهد شد. این ویژگی برخلاف فیوزهای ذوب شونده است که پس از عمل کردن باید تعویض شوند.
📌 جمع بندی
فیوزهای مینیاتوری، محافظان خاموش سیستم های الکتریکی ما هستند. درک صحیح از انواع فیوز مینیاتوری و تیپ های عملکردی آنها (B، C، D، K و Z) برای تضمین ایمنی و کارایی مدارهای الکتریکی در هر محیطی، از خانه گرفته تا کارخانه، ضروری است. انتخاب درست، نه تنها از تجهیزات شما در برابر آسیب های جدی محافظت می کند، بلکه از خطراتی مانند آتش سوزی جلوگیری کرده و آرامش خاطر را به ارمغان می آورد. همیشه به یاد داشته باشید که در صورت هرگونه تردید، مشورت با یک متخصص برق، بهترین راهکار برای اطمینان از انتخاب و نصب صحیح فیوز مینیاتوری است.
کارشناسان ما آماده اند تا شما را در انتخاب بهترین فیوز برای پروژه هایتان راهنمایی کنند.
